國內某大廈暖通系統橡膠接頭漏水情況報告

國內某大廈暖通系統橡膠接頭漏水情況報告

2015年3月20日，上海淞江減震器集團有限公司技術員到達國內某大廈項目現場，地下室泵房里面安裝的一批橡膠接頭出現漏水現象，經過現場觀察和了解后得到以下一些問題，下面是問題真實性匯報：

1、發現有一臺DN350的橡膠接頭出現拉脫現象，本臺橡膠接頭安裝在中央空調主機的出口處，當淞江廠技術員到現場的時候，這臺橡膠接頭已經拆下來，在地上放著，管道上面焊接的法蘭已經被安裝方更換為蝶閥專用法蘭，淞江廠技術人員是如何斷定管道上面焊接的法蘭是剛被更換為蝶閥專用法蘭的呢，重新更換上的蝶閥專用法蘭焊縫處重新刷的油漆，2016年3月27日項目通知說發生漏水現象，也就是說這片法蘭是2天前剛更換上去的，今天是3月20日，淞江廠技術員到現場后，法蘭焊縫的油漆還沒有完全干，第2個肯定的原因：下午把橡膠接頭重新安裝打壓的時候，壓力達到1kg的時，被懷疑的那片法蘭出現焊縫漏水現象，安裝方進行電焊修補，但是管道內有壓力，他們沒有修補成功，就把管道內的水排掉，又一次進行電焊修補。如果當時管道上焊接的那片法蘭沒有被更換，怎么又會有焊縫出現漏水現象，如果管道上原本焊接的就是蝶閥專用法蘭，何必又要切割掉重新焊接。由此可以斷定此臺DN350橡膠接頭出現拉脫現象是由于當時管道上面安裝了大口徑法蘭（平焊法蘭），大口徑法蘭的內徑是377mm，而DN350橡膠接頭的法蘭內徑是350mm，當377mm的內徑與350mm的內徑結合的時候會出現密封面不吻合的現象，導致橡膠密封面只密封了一半，如果橡膠接頭安裝的與管道不同心的時候又會偏移5mm左右，那么現象的密封面.小處只有5~8mm的寬度，壓力大于10kg，這個位置就會出現漏水或拉脫現象。所以，2016年3月17日國內某大廈項目暖通機房DN350橡膠接頭拉脫就是因為沒有使用蝶閥專用法蘭造成的，而安裝方擔心承擔問題，在廠家沒有感到現場前就把管道上面的配套法蘭更換成蝶閥專用法蘭了，這樣廠家到了現場后一看安裝的也是蝶閥專用法蘭還出現拉脫現場，廠家就會無理可講。

2、下午工地安裝試壓，晚上9點打到11kg壓力又出現漏水現象，是因為在空調主機的進口安裝了一臺之前拉脫3次換下來的橡膠接頭，為什么又把這臺拉脫了3次的橡膠接頭安裝上去呢，是因為，3月20日上午，淞江廠技術員到現場后安裝方告訴技術員說這臺橡膠接頭脫掉了3次，所以就不敢用，技術員用地上的用把橡膠接頭的密封面清洗了一下，看橡膠接頭表面的密封面并沒有什么損壞，為了充分證明這臺橡膠接頭產品本身并不存在質量問題，所以決定用這臺脫了3次的橡膠接頭再次安裝進行打壓，在安裝師傅的辛苦下，又把這臺安裝了上去，當晚上9點多壓力打到11kg的時候就又出現了拉脫的現象，又把這臺DN350橡膠接頭拆下來，拆下來后表面看上去還是沒有任何損壞和破裂，這次技術員仔細觀察了之后才發現，在表面上看上去完好無損的密封面的下面，有3~4層的尼龍簾線已經被拉斷，這個拉斷的地方正常情況下是看不到的，只有用手指伸到扣槽的下面才能摸到，摸到了之后，雙手用力可以把哪些拉斷的地方向外掰，這時候就可以完全看到隱藏在密封面下面的尼龍簾線已經被前幾次打壓撕破，由于技術員剛開始沒有發現密封面的扣槽下面有損壞，誤認為這臺DN350的橡膠接頭是完好的，就讓安裝師傅又安裝了上去，結果打壓還是出現密封面處漏水現象。而這個DN350的橡膠接頭第一次是為什么會拉脫漏水的呢，這臺橡膠接頭是幾個月前出現拉脫漏水的，技術員懷疑當時管道上并沒有采用蝶閥專用法蘭，據安裝師傅介紹當時試壓打到17kg的時候，出現了拉脫漏水現象，當時廠家要求現場使用蝶閥專用法蘭就會避免拉脫漏水的現象，現場更換蝶閥專用法蘭后，廠家又新提供了一臺橡膠接頭安裝上去，據安裝師傅介紹試壓到19kg壓力，并未出現漏水現象。

3、技術員在現場還發現很多橡膠接頭的緊固螺栓是很松動的，這些松動的情況拍攝的有視頻，大家可以通過視頻看到橡膠接頭的緊固螺栓松懈的情況。

4、現場有3~4臺橡膠接頭已經拉的很長，有照片附件可以看到，橡膠管體的球形已經被拉的很直，沒有任何球形，而且最為嚴重的那個DN350橡膠接頭還沒有試壓，在沒有試壓的靜止狀態下都已經拉直，那么后期開泵工作的時候，這個橡膠接頭還怎么去正常運轉呢。

5、3月20日晚上9點發生再次拉脫漏水后，項目部領導也對我們的產品產生的懷疑，說是產品質量不行，尼龍簾線拉力不夠，橡膠接頭本身有質量問題，要求廠家承擔水費和工費，技術員對此感到非常不滿，這樣并不能說明橡膠接頭產品本身有質量問題，所以，技術員提出找第三方做檢測，希望在當?shù)啬軌蛘业揭粋€第三方檢測部門幫我們廠家來做個公正、權威的檢測，需要檢測的項目有：成品檢測：爆破壓力、靜液壓試驗、泄露試驗。如果拉脫的橡膠接頭沒有辦法再次進行壓力檢測，那么我們就把那臺沒有安裝過的橡膠接頭進行壓力檢測、泄漏試驗項目。

6、總結：以上記錄都是事實記錄，沒有任何虛假內容，廠家要求做第三方的權威、公正性檢測，如果檢測結果是產品質量本身的問題，廠家就承擔2萬元罰款和相關的維修費，如果檢測橡膠接頭本身并沒有質量問題，廠家將不負責任何費用，廠家愿意配套項目工地盡快解決問題。

上海淞江減震器集團有限公司

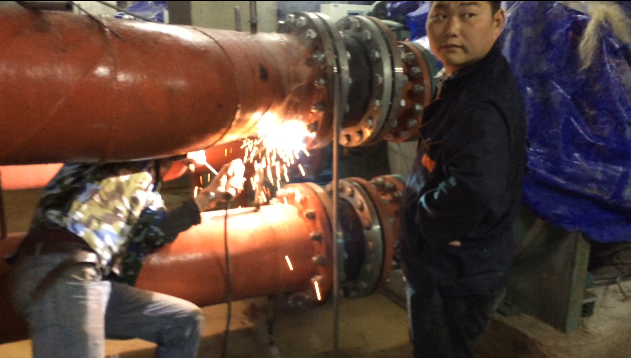

2016.3.20附件為安裝方在技術員沒有到達現場前更換了蝶專法蘭后，打壓1kg焊縫出現漏水現象開始修補的照片：

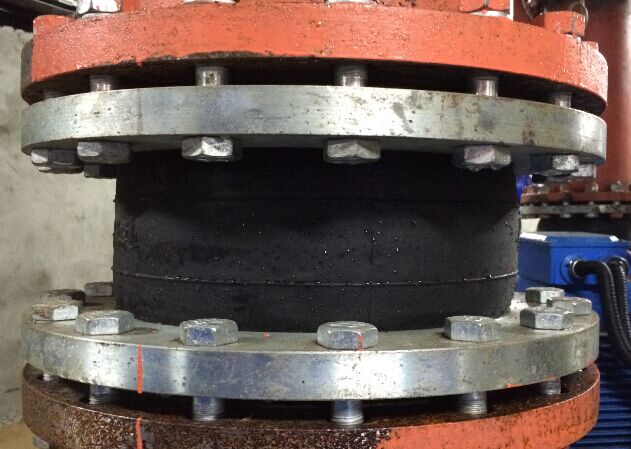

下面是有一臺DN350橡膠接頭沒有試壓前已經出現拉直現象：

以上信息由上海淞江工廠技術部提供，未經允許，請勿轉載，謝謝合作。
